Использование тефлона в изготовлении мембран

В конструировании мембран решающее значение для выбора формы играет соотношение давления и предполагаемой длины хода. Материал мембраны зависит от рабочей среды. В особенно агрессивных средах используются тефлоновые мембраны. Если рабочий процесс требует повышенной надежности, могут быть использованы тефлоновые многослойные мембраны Elring со встроенными аварийными датчиками.

Материал тефлонМатериал тефлон (политетрафторэтилен) обладает устойчивостью к химикатам, температурам от -260°С до +300°С, антиадгезивными свойствами по отношению к рабочим средам, разрешен к применению в пищевой промышленности и физиологически нейтрален. Благодаря этим свойствам тефлон применяется в пищевой, фармацевтической, химической отраслях промышленности, а также в лакировочной технике в качестве материала изготовления мембран для дозировочных и нагнетательных насосов. Тефлоновые мембраны как правило представляют собой фасонные детали, т.е. выполнены в форме вогнутого желобка или тарелки, что позволяет достичь большей длины хода. Такие важные в любой сфере применения характеристики материала, как усталостная прочность при изгибе и устойчивость к высокому давлению, непосредственно влияют на срок эксплуатации мембран.

Тефлон - материал изготовления мембран

Материал тефлонЭти показатели у различных тефлоновых материалов различны, равно как и способность к проницаемости, которая также важна во многих случаях. Для того, чтобы достичь максимального срока эксплуатации, в большинстве случаев используют тефлон с различными добавками, что позволяет повысить усталостную прочность при изгибе и тем самым увеличить срок службы изделия. Вид привода также влияет на выбор формы мембраны и материала изготовления. Мембраны, используемые в гидравлических приводах, не требуют высокой прочности материала, поскольку в этом случае происходит равномерное распределение давления по всей рабочей поверхности мембраны. Мембраны, приводимые в движение механически, должны выдерживать более высокие нагрузки, особенно на тех участках, где мембрана соприкасается с металлическими частями корпуса или привода. Чтобы не допустить поломки, важно придать таким участкам нужную форму. Так, например, все касающиеся тефлоновой мембраны детали не должны иметь острых краев.

Рис.1: Тефлоновые мембраны обладают универсальной химической устойчивостью

Повышение усталостной прочности при изгибе

прочность при изгибе тефлонового материалаУсталостная прочность при изгибе тефлонового материала может быть значительно повышена путем дополнительной обработки. Тефлон подвергается термической обработке, после чего охлаждается с определенной скоростью, при этом доля кристаллической структуры уменьшается, а аморфной увеличивается. В результате гибкость при изгибающем напряжении значительно повышается. Однако при этом сильно ухудшается проницаемость, что во многих случаях имеет второстепенное значение. Внешне материал, прошедший дополнительную термическую обработку, отличается полупрозрачностью, в то время как необработанный тефлон имеет молочно-мутноватый внешний вид.

Мембраны из композитных материалов

При очень высоких механических нагрузках рекомендуется использовать мембраны тефлон - эластомер. Усилие деформации принимает на себя эластомер (например, NBR, EPDM, FKM), в то время как соединенная с эластомером тефлоновая прокладка обеспечивает защиту от агрессивных сред. Прочное соединение достигается путем соответствующей предварительной обработки тефлона. Путем подвулканизации ткани-основы на слой эластомера повышается прочность мембраны на разрыв, а подвулканизация опорной металлической тарелки с соединительной резьбой для приведения в действие мембраны снижает количество деталей и тем самым возможность преждевременной поломки.

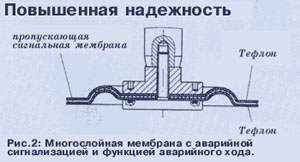

Многослойные мембраны

В тех случаях, когда требуется повышенная надежность, могут применяться многослойные тефлоновые мембраны с аварийной сигнализацией. Средний слой между двумя слоями мембраны имеет отверстия, через которые в случае поломки мембраны жидкость попадает в коллектор, где будет сразу же обнаружена датчиком. Еще один слой мембраны в это время надежно защищает агрегат, так что рабочий процесс может продолжаться до тех пор, пока не наступит благоприятный момент для устранения неполадки. Многослойная мембрана на внешнем диаметре корпуса насоса закрепляется и уплотняется лабиринтной системой прокладок. Посредством адаптера, расположенного в центре, мембрана приводится в движение механическим способом и одновременно уплотняется. Сенсор аварийной сигнализации находится в корпусе насоса и посредством связи с коллектором передает информацию о поломке мембраны.
